Vázací bod Beta PLBW PLBW 0,3t

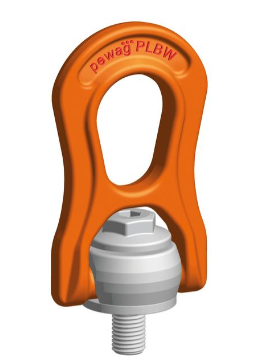

Pewag winner profilift beta. Pětinásobná bezpečnost. Toto je další vázací bod, který je otočný o 360°. Oko je sklopné do úhlu 180° a drží v jakékoliv požadované pozici díky vyměnitelné patentované pružině. Každý upínací bod je označen individuálním sériovým číslem a povolenou nosností pro většinu nepřímých zavěšení, s možností zvýšené nosnosti v přímém tahu. Šestiúhelníkový speciální šroub vyrobený z materiálu v pevnostní třídě 10.9 je také vyměnitelný a chráněný proti ztrátě. Šroub je 100 % defektoskopicky testován a opatřen povrchovou úpravou proti korozi a je označen nosností a velikostí závitu. Může být montován šestihranným nebo francouzským klíčem.

Dovolené použití:
Pro náklad o nosnostech v povolených směrech použití, viz tabulka nosností na následujících stranách.

Nedovolené použití:
Ujistěte se, že při montáži nemůže dojít k nesprávnému zavěšení břemene z následujících příčin:
• Směr tahu je zablokován.
• Směr tahu není v předepsané oblasti.
• Vázací oko se opírá o hrany nebo náklad.

Vázací oko musí být otočeno ve směru tahu ještě před zavěšením – neotáčet pod zátěží! Více informací naleznete v návodu k použití.

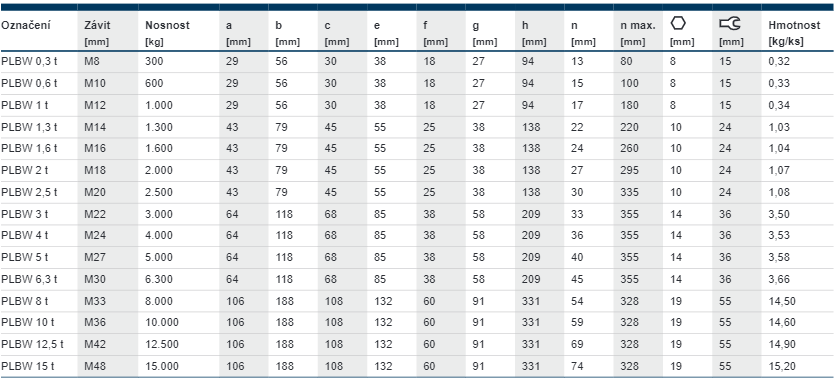

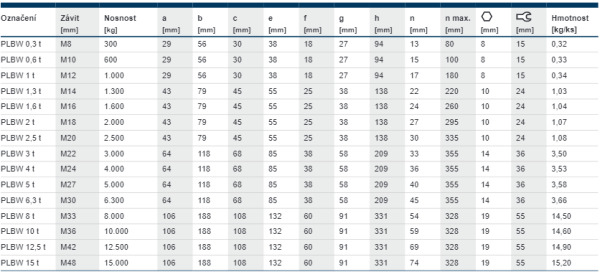

Výpočet potřebné délky závitu (L):
L = H + S + K + X
H = Výška materiálu
S = Výška matice (závisí na velikosti šroubu)
K = Přesah délky šroubu (dvojnásobek stoupání závitu)
X = Přesah délky šroubu (dvojnásobek stoupání závitu)
L max. = n max.

Kromě standardní a maximální délky závitu nabízíme také variabílní délku závitu dle přání zákazníka.

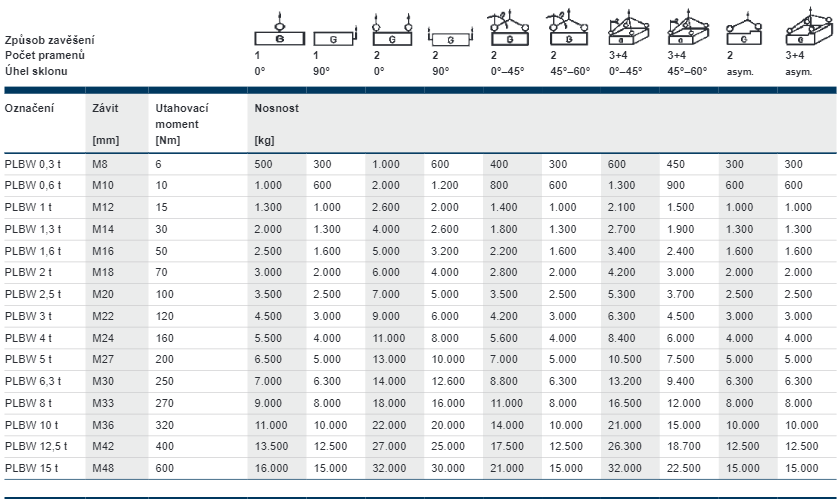

Detailní informace jako způsob zavěšení, počet pramenů, úhel sklonu apod. naleznete na následujících dvou stranách.
